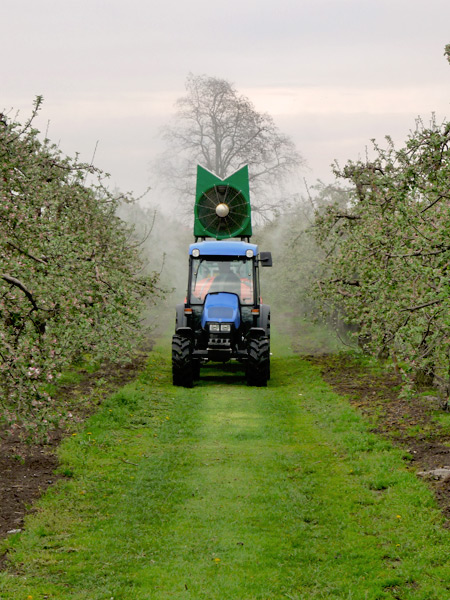

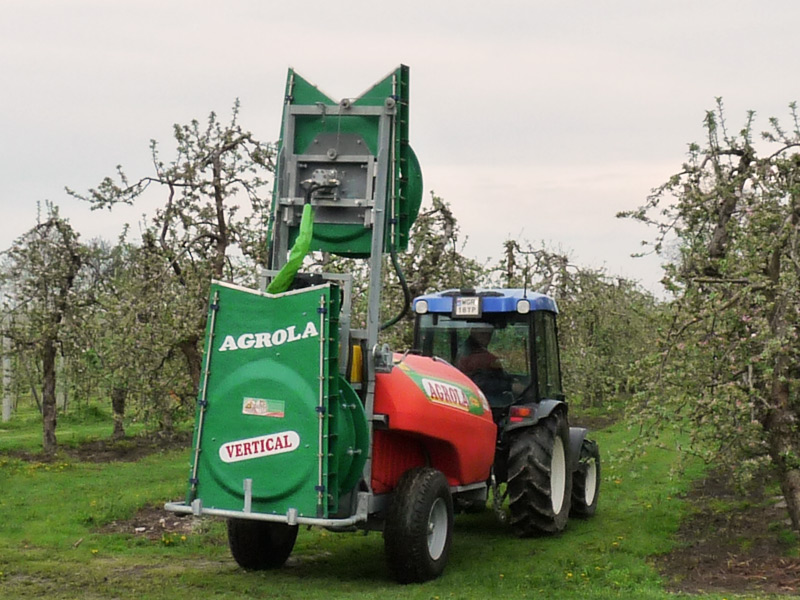

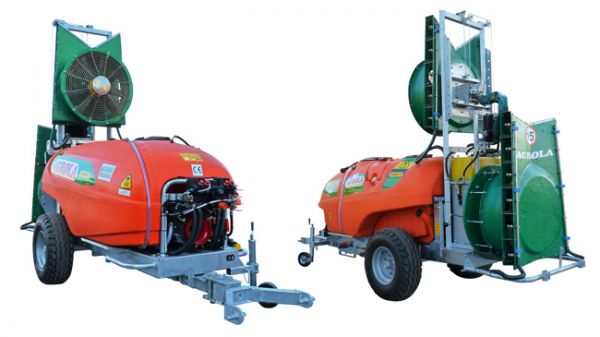

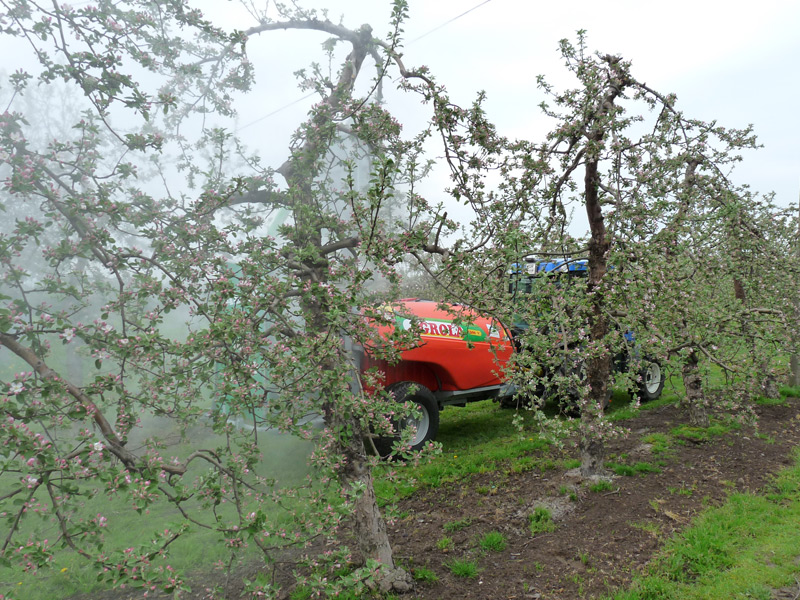

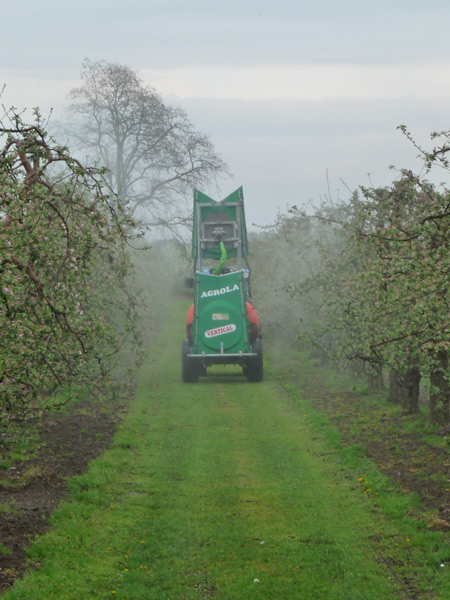

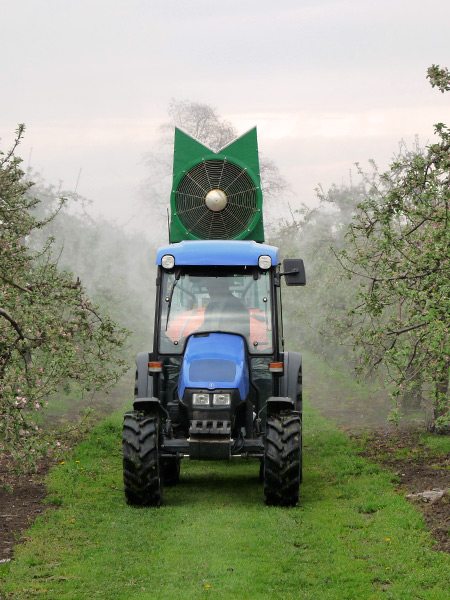

Opryskiwacz Agrola „Vertical – H” został wyposażony w zespół dwóch przystawek wentylatorowych (deflektorowych), z których dolna przystawka wentylatorowa napędzana jest po przez przekładnię dwubiegową z WOM ciągnika, od którego napędzany jest również układ hydrauliczny opryskiwacza napędzający górną przystawkę wentylatorową. Dzięki tego typu rozwiązaniu możliwa jest regulacja wysokości położenia górnego wentylatora, a tym samym uzyskujemy możliwość dostosowania zasięgu cieczy i powietrza praktycznie do każdej wysokości drzew w typowym sadzie. W zależności od opcji regulacja w zakresie od 1,8 do 2,6 m od poziomu ziemi do osi górnego wentylatora odbywa się za pomocą windy mechanicznej lub siłownika hydraulicznego.
Opryskiwacz Agrola „Vertical” powstał we współpracy z Zakładem Agroinżynierii Instytutu Sadownictwa i Kwiaciarstwa w Skierniewicach.
Parametry techniczne
| PARAMETR | WARTOŚĆ PARAMETRU | ||
|---|---|---|---|
| Model przystawki wentylatorowej | Vertical – H | ||
| Pojemność zbiornika głównego | 1500 [l] | 2000 [l] | |
| Dodatkowy zbiornik do mycia / płukania opryskiwacza | w standardzie | w standardzie | |
| Typ wentylatora | Górnego | Osiowy, odwrotnego ciągu z deflektorami kolumnowymi | |
| Dolnego | Osiowy, odwrotnego ciągu z deflektorami kolumnowymi | ||
| Liczba biegów wentylatora | Górnego | 1 + N | |
| Dolnego | 2 + N | ||
| Max. wydajność wentylator | Górnego | 25 000 [m3/h] | |
| Dolnego | 45 000[m3/h] | ||
| Regulacja położenia górnego wentylatora | mechaniczna – wciągarka ręczna | ||
| hydrauliczna | |||
| Zakres regulacji położenia górnego wentylatora [m] | 1,8 -2,6 | ||
| Ilość rozpylaczy w przystawce | Górnej | 2×5 (po pięć głowic na stronę) | |
| Dolnej | 2×6 (po sześć głowic na stronę) | ||
| Głowice rozpylaczy | Mosiężne z zaworem przeciwkroplowym, obrotowe, dwurozpylaczowe (głowice wielorozpylaczowe) | ||
| Zasięg oprysku [m] | W pionie | 6 | |
| W poziomie | 5 | ||
| Typ pompy | BHA 150 – max. wydajność 142 [l/min] max. ciśnienie 5 [MPa] | ||
| BHS 150 – max. wydajność 142 [l/min] max. ciśnienie 5 [MPa] | |||
| Zawór sterujący | manualny – By Matic 50 (4 sekcje) | ||
| elektrozawory z pulpitem sterowniczym – Arag (zdalnie wyłączane sekcje) | |||
| elektrozawory z komputerem Bravo – Arag (urządzenia sterujące automatycznie precyzyjną dawką środków ochrony roślin w zależności od prędkości jazdy) | |||
| Rodzaj zaczepu | dyszel prosty | ||
| dyszel skrętny (kopiujący) | |||
| Wymiary opryskiwacza [mm] | Długość | 4660 | 4720 |
| Szerokość | 1420 | 1540 | |
| Wysokość | 3200-3600 | 3200-3600 | |
| Zapotrzebowanie mocy | 50 – 75[KM] |
Producent zastrzega sobie możliwość wprowadzenia zmian związanych ze stałym doskonaleniem konstrukcji, lub wycofania poszczególnych modeli z produkcji.
Część z opisanych lub przedstawionych na zdjęciach podzespołów stanowi wyposażenie opcjonalne oferowane za dopłatą.
Zapotrzebowanie mocy uzależnione jest od parametrów pracy; wydajności wentylatora i ciśnienia roboczego. W ternie górzystym czy podmokłym może wystąpić potrzeba zastosowania ciągników o większej mocy.
*Zasięg oprysku jest uzależniony od parametrów pracy, warunków pogodowych i „ulistnienia drzew”
Część z podanych wymiarów i parametrów może różnić się od rzeczywistych ze względu na typ użytego wyposażenia np typ zaworów itp.
